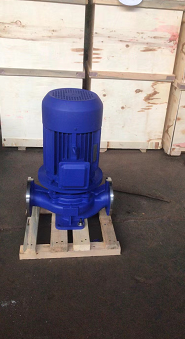

IHG不锈钢立式管道泵80-200IB立式单级管道泵
点击图片查看原图
产品： 浏览次数：39IHG不锈钢立式管道泵80-200IB立式单级管道泵
品牌： 上海连海
流量： 86.5M3/h
杨程： 24M
功率： 37KW
单价： 面议
最小起订量： 1 台
供货总量： 99 台
发货期限： 自买家付款之日起 3 天内发货
有效期至： 长期有效
最后更新： 2023-09-09 10:08
  询价
详细信息

IHG立式不锈钢管道泵的详细资料：

IHG立式不锈钢管道泵产品概述
IHG立式不锈钢管道泵是在ISG技术的基础上，自行研究开发的节能、环保立式管道泵。该系列管道泵性能优、可靠性高、寿命长、结构合理、 外形美观。

IHG立式不锈钢管道泵型号意义

IHG立式不锈钢管道泵型号意义

IHG立式不锈钢管道泵适用范围
IHG型立式单级单吸化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食口制药等部门，使用温度为-20℃~+105℃。

IHG立式不锈钢管道泵使用条件
1、吸入压力≤1．6MPa，或泵系统最高工作压力 ≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应 在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

IHG立式不锈钢管道泵主要特点

运行平稳：泵轴的同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音的轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用品质配套，整机无故障工作时间大大提高。
维修方便：更换密封、轴承、简易方便。
占地更省：出口可向左、向右、向上三个方向，便管道布置安装，节省空间。

IHG立式不锈钢管道泵结构图

IHG立式不锈钢管道泵结构图

IHG立式不锈钢管道泵性能参数

型 号  流量  扬程 效率 转速 电机功率 汔蚀余量 重量
m3/h  L/s  (m) (%) (r/min) (kw) (NPSH)r  (kg)
80-160 35 9.72 35 63 2900 7.5 3 105
50 13.9 32 71
65 18.1 28 70
80-160A 32.7 9.1 30.6 62 2900 5.5 3 105
46.7 13 28 70
61 16.9 24 69
80-160B 30.3 8.4 26 69 2900 4 3 98
43.3 12 24
56.3 15.6 21
80-200 35 9.72 53.5 55 2900 15 3 175
50 13.9 50 67
65 18.1 46 68
80-200A 32.8 9.1 47 54 2900 11 3 165
47 13.1 44 66
61 16.9 40 67
80-200B 30.5 8.5 40.6 65 2900 7.5 3 115
43.5 12.1 38
56.6 15.7 33.4
80-250 35 9.72 83 52 2900 22 3 240
50 13.9 80 59
65 18.1 72 60
80-250A 32.5 9 73 52 2900 18.5 3 210
46.7 13 70 59
61 16.9 63 60
80-250B 30 8.3 62 58 2900 15 3 185
43.3 12 60
56 15.6 54
80-315 35 9.72 128 43 2900 37 3 355
50 13.9 125 54
65 18.1 122 57
80-315A 32.5 9 112.6 43 2900 30 3 340
46.5 12.9 110 54
60.5 16.8 107.4 57
80-315B 31 8.6 102.5 53 2900 30 3 340
44.5 12.4 100
58 16.1 98
80-315C 29 8.1 98 51 2900 22 3 275
41 11.4 85
53.6 14.9 83
80-350 35 9.72 146 55 2900 55 3 570
50 13.9 150 66
65 18.1 142 67
80-350A 31 8.6 138.4 65 2900 45 3 470
44.5 12.4 142
58 16.1 134.8
80-350B 29 8.1 131.4 63 2900 37 3 440
41 11.4 135
53.6 14.9 127.8
80-100(I) 70 19.4 13.6 66 2900 5.5 4.5 108
100 27.8 12.5 76
130 36.1 11 75
80-100(I)A 62.6 17.4 11 64 2900 4 4.5 87
89 24.7 10 74
116 32.2 8.8 74
80-125(I) 70 19.4 23.5 70 2900 11 4.5 163
100 27.8 20 76
130 36.1 14 65
80-125(I)A 62.6 17.4 19 68 2900 7.5 4.5 113
89 24.7 16 74
116 32.2 11 65
80-160(I) 70 19.4 36.5 70 2900 15 4.5 184
100 27.8 32 76
130 36.1 24 65
80-160(I)A 65.4 18.2 32 68 2900 11 4.5 174
93.5 26 28 74
121.6 33.8 21 67
80-160(I)B 60.6 16.8 72 72 2900 7.5 4.5 174
86.6 24.1 24
112.5 31.3 18
80-200(I) 70 19.4 54 65 2900 22 4 251
100 27.8 50 74
130 36.1 42 73
80-200(I)A 65.4 18.2 47.5 67 2900 18.5 4 220
93.5 26 44 73
121.6 33.8 37 72
80-200(I)B 61 16.9 41 71 2900 15 4 198
87 24.2 38
113 31.4 32
80-250(I) 70 19.4 87 62 2900 37 4 330
100 27.8 80 69
130 36.1 68 68
80-250(I)A 65.4 18.2 76 61 2900 30 4 315
93.5 26 70 68
121.6 33.8 59.5 67
80-250(I)B 61 16.9 65 66 2900 22 4 315
87 24.2 60
113 31.4 51
80-315(I) 70 19.4 132 55 2900 75 4 675
100 27.8 125 66
130 36.1 114 67
80-315(I)A 66.5 18.5 119 55 2900 55 4 535
95 26.4 113 66
123.6 34.3 103 67
80-315(I)B 63 17.5 106.6 65 2900 45 4 420
90 25 101
117 32.5 92
80-315(I)C 58 16.1 90 63 2900 37 4 366
